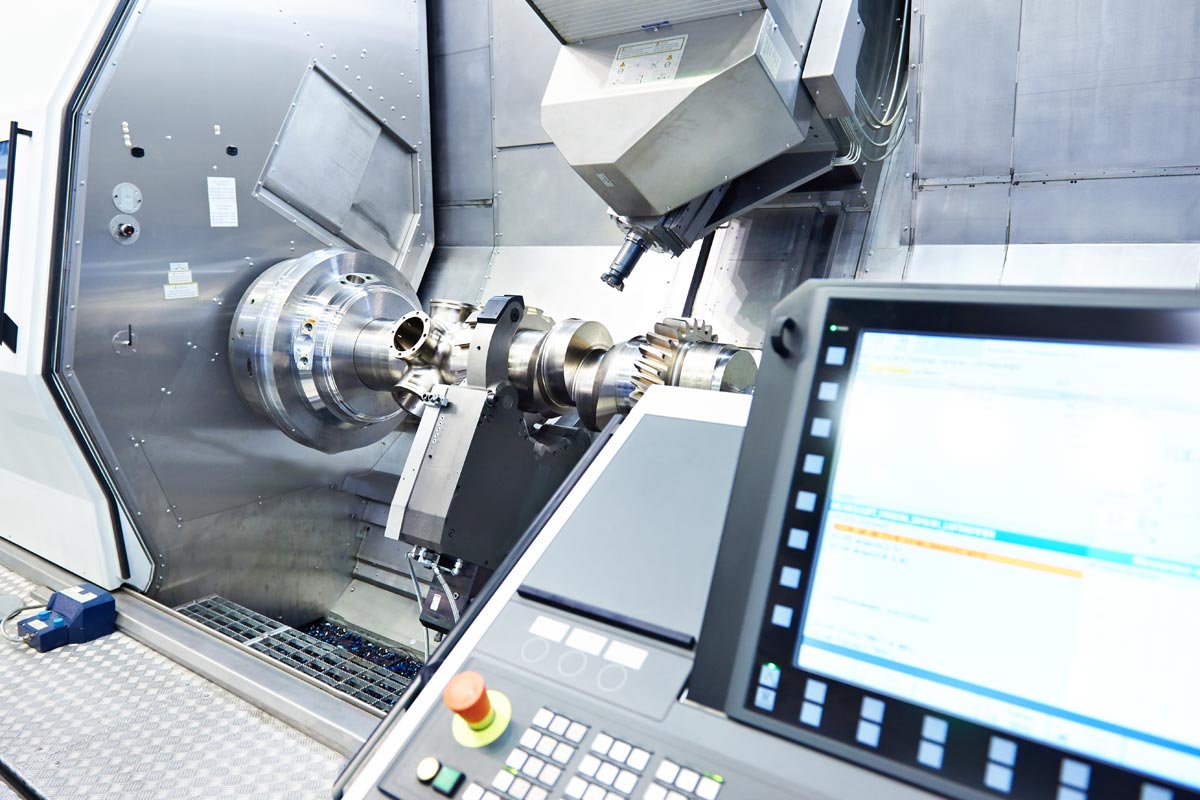

آشنایی با اجزای تراش CNC
دستگاه تراش CNC یکی از پیشرفتهترین تجهیزات صنعتی است که امکان ساخت قطعات دقیق با کیفیت بالا را فراهم میکند. در این دستگاهها، ابزار ثابت است و قطعه کار در حال حرکت یا چرخش قرار دارد، تا عملیات تراشکاری با دقت بسیار انجام شود. ماشینهای تراش CNC در انواع افقی و عمودی تولید میشوند و کاربرد گستردهای در صنایع مختلف از جمله خودروسازی، ابزارسازی و ساخت قطعات دقیق دارند. شناخت دقیق اجزای این دستگاه، کلید بهرهوری بهتر و کاهش خطاهای تولید است. در ادامه این راهنما، هر یک از اجزای تراش CNC را معرفی کرده و عملکرد آنها را به صورت کامل و کاربردی بررسی خواهیم کرد.

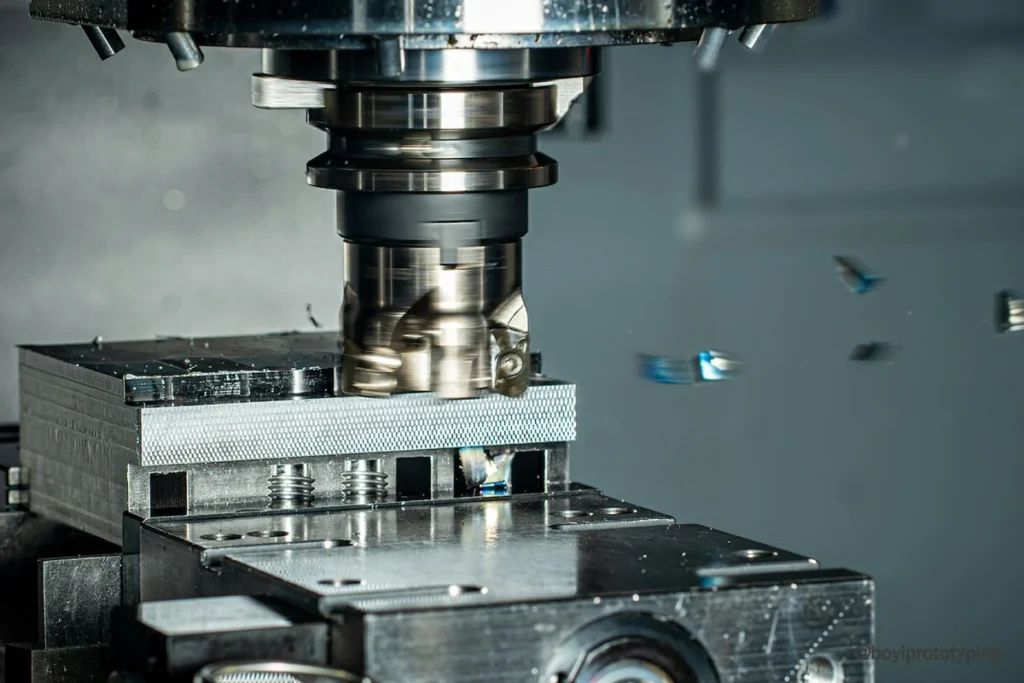

هد استوک یا کلهگی (Headstock)
هد استوک یکی از اصلیترین اجزای تراش CNC است که نقش قلب محرک دستگاه را ایفا میکند. در این قسمت، موتور اصلی و اسپیندل قرار دارند و وظیفه انتقال نیرو به قطعه کار را بر عهده دارند. بسته به نوع کاربرد و نیاز به گشتاور، هد استوک میتواند به صورت گیربکسی یا تسمهای طراحی شود:
- هد استوک تسمهای: اقتصادیتر و مناسب برای سرعتهای بالا با گشتاور کم، اما دقت آن نسبت به مدلهای دیگر کمتر است.
- هد استوک گیربکسی: ترکیبی از قدرت و دقت بالا با هزینه مناسب که برای اغلب کاربردهای صنعتی ایدهآل است.
- هد استوک هالوشفت (Hollow Shaft): تمامی اجزای محرکه در راستای محور گلویی قرار دارند و با دقت بسیار بالا امکان عبور قطعه از وسط اسپیندل را فراهم میکنند؛ این مدل به دلیل دقت و قدرت بالا قیمت بیشتری دارد.
هد استوک نقش مهمی در تعیین کیفیت نهایی قطعه کار دارد، زیرا تمام نیرو و حرکات اصلی تراشکاری از این بخش منتقل میشود. انتخاب نوع درست هد استوک، بر اساس نوع قطعه و نیازهای تولید، میتواند بهرهوری و دقت تراشکاری را به شدت افزایش دهد.
مرغک (Tailstock)

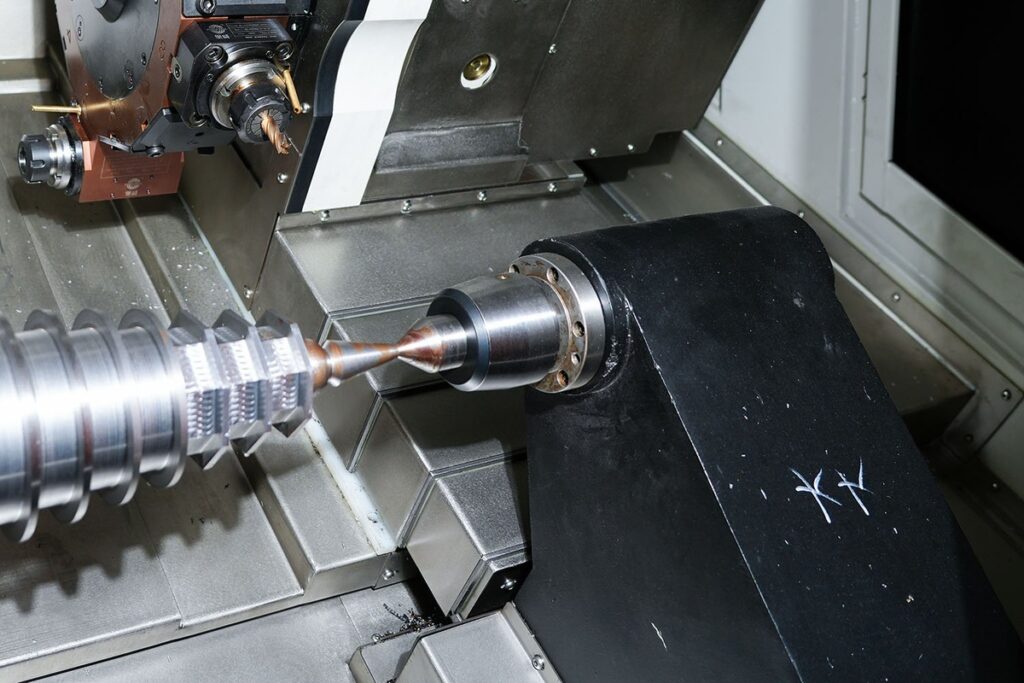

مرغک یکی دیگر از اجزای حیاتی دستگاه تراش CNC است که برای تثبیت و پشتیبانی قطعات طولانی در طول عملیات تراشکاری استفاده میشود. این بخش کمک میکند تا قطعه کار در اسپیندل با ثبات کامل قرار گیرد و از لنگ خوردن یا تاب خوردن آن جلوگیری شود.
شفت مرغک (Quill) میتواند به صورت هیدرولیک یا مکانیکی کنترل شود و بسته به نوع قطعه، نیروی لازم را برای نگهداشتن آن تامین میکند. با استفاده از مرغک، حتی قطعات بلند و سنگین نیز بهطور دقیق تراشیده شده و کیفیت نهایی محصول افزایش مییابد.مزیت اصلی استفاده از مرغک، افزایش ایمنی و دقت ماشینکاری است؛ زیرا از لرزش و انحراف قطعه جلوگیری میکند و باعث میشود که ابزار و قطعه کار طول عمر بیشتری داشته باشند.
سه نظام (Chuck)

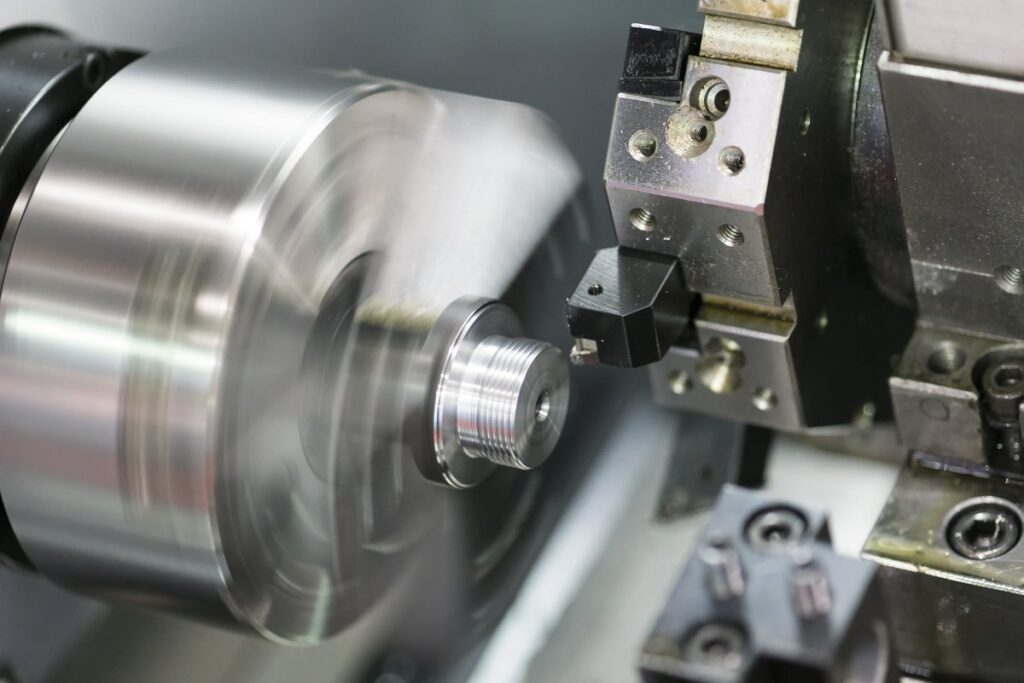

سه نظام یکی از اجزای کلیدی دستگاه تراش CNC است که وظیفه نگهداشتن قطعه کار با سطح مقطع دوار را بر عهده دارد. این بخش به اسپیندل متصل است و نیروی چرخشی لازم برای ماشینکاری را از موتور اسپیندل دریافت میکند.
سه نظامها به دو نوع فک سخت و فک نرم تقسیم میشوند:
- فک سخت: مناسب قطعات مقاوم و سخت است و ثبات بالاتری در هنگام تراشکاری فراهم میکند.
- فک نرم: برای قطعات حساس و نرم استفاده میشود تا از آسیب دیدن سطح قطعه جلوگیری شود.
انتخاب نوع مناسب سه نظام بر اساس جنس و ویژگیهای قطعه کار، تاثیر مستقیم بر دقت، کیفیت سطح و عمر ابزار دارد. این بخش، یکی از عناصر مهم در افزایش بهرهوری و کاهش خطای تولید است.

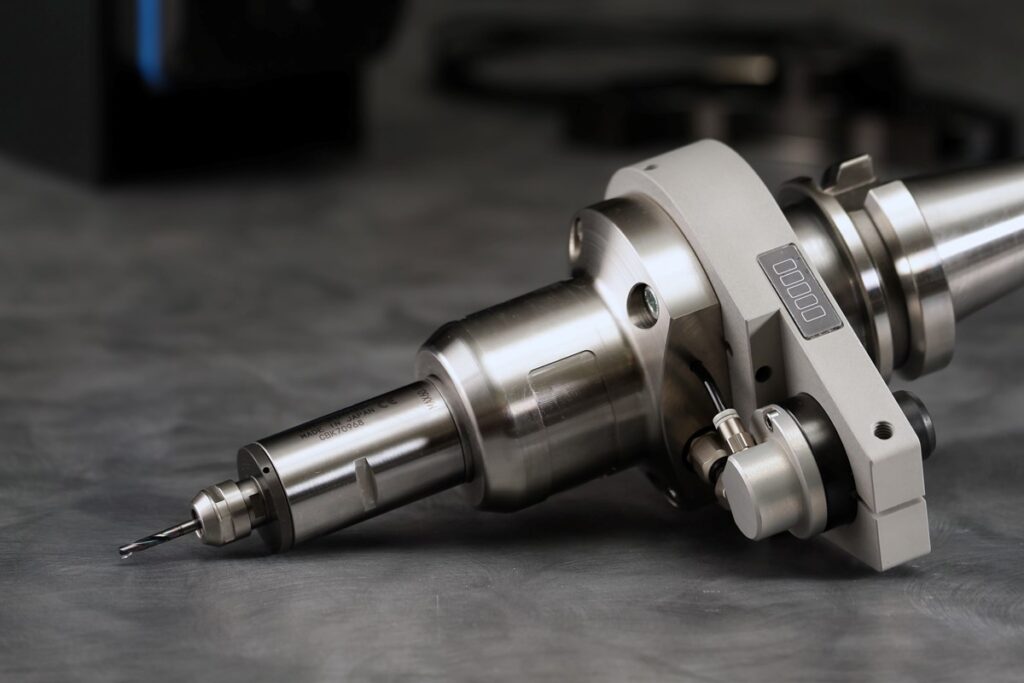

گلویی دستگاه تراش CNC
گلویی یکی از بخشهای مهم دستگاه تراش CNC است که در داخل سه نظام قرار گرفته و تعیینکننده حداکثر قطر قطعهای است که میتواند از دستگاه عبور کند. این بخش، نقش حیاتی در انتخاب قطعه کار و تنظیم ماشین دارد، زیرا اگر قطر قطعه از اندازه گلویی بیشتر باشد، تراشکاری امکانپذیر نخواهد بود.
با بررسی اندازه گلویی، اپراتور میتواند به سرعت تشخیص دهد که کدام قطعات با دستگاه سازگار هستند و نیاز به ابزار یا تنظیمات خاصی دارند. علاوه بر این، گلویی به ایجاد تعادل و ثبات بیشتر در هنگام چرخش قطعه کمک میکند و از لرزشهای ناخواسته جلوگیری مینماید.
تارت ابزار (Tool Turret)

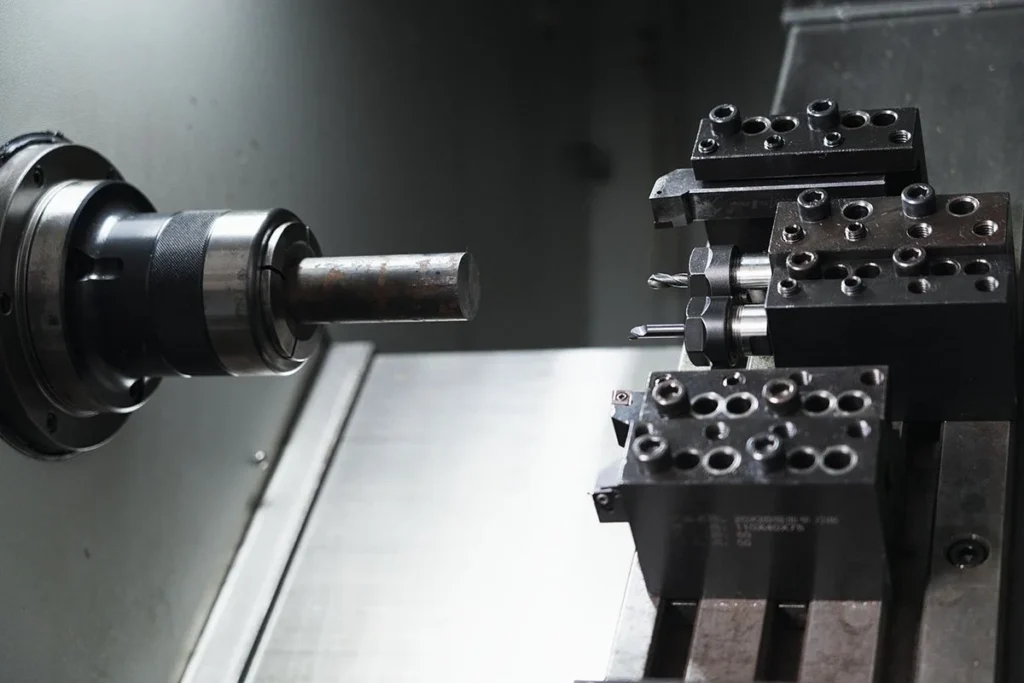

تارت ابزار یا ابزارگیر یکی از حیاتیترین بخشهای دستگاه تراش CNC است که امکان نصب چندین ابزار مختلف را به طور همزمان فراهم میکند. با استفاده از این قسمت، اپراتور میتواند عملیاتهایی مانند تراشکاری، شیارزنی و رزوهکاری را بدون تعویض مداوم ابزار انجام دهد.
تارت ابزار میتواند با نیروی برقی، هیدرولیکی یا سروو موتور عمل کند و باعث افزایش سرعت و دقت ماشینکاری شود. به طور کلی، دو نوع اصلی تارت ابزار وجود دارد:
- VDI: مناسب برای تعویض سریع ابزارها و انجام ستآپ با سرعت بالا.
- BMT: دارای قدرت بالاتر و مناسب قطعاتی که نیاز به نیروی تراش بیشتر دارند.
انتخاب نوع مناسب تارت ابزار بر اساس نوع قطعه و عملیات موردنظر، میتواند راندمان تولید را به شکل قابل توجهی افزایش دهد و زمان توقف دستگاه برای تعویض ابزار را کاهش دهد.
بستر تراش (Lathe Bed)
بستر تراش، پایه و ستون فقرات دستگاه CNC است که تمام اجزای متحرک مانند تارت ابزار و اسپیندل بر روی آن قرار گرفته و حرکت میکنند. کیفیت و طراحی بستر تأثیر مستقیم بر دقت، پایداری و طول عمر دستگاه دارد.
بسترهای تراش CNC به دو دسته اصلی تقسیم میشوند:
- بستر تخت (Flat Bed): مناسب تولید قطعات سنگین با تیراژ پایین. این نوع بستر استحکام بالایی دارد و برای قطعات بزرگ و دقیق ایدهآل است.
- بستر مورب (Slant Bed): زاویهای بین ۲۵ تا ۶۵ درجه با سطح زمین دارد و فضای بیشتری برای نصب تارت و تجهیزات فراهم میکند. تخلیه ضایعات راحتتر و سرعت اسپیندل بالاتر از مزایای این نوع بستر است و معمولاً برای قطعات سبکتر با تیراژ بالا استفاده میشود.
انتخاب نوع بستر مناسب، بر اساس وزن، ابعاد و تیراژ قطعات، به بهینهسازی عملکرد دستگاه و کاهش هزینههای تولید کمک میکند.
کنترلر CNC (CNC Controller)

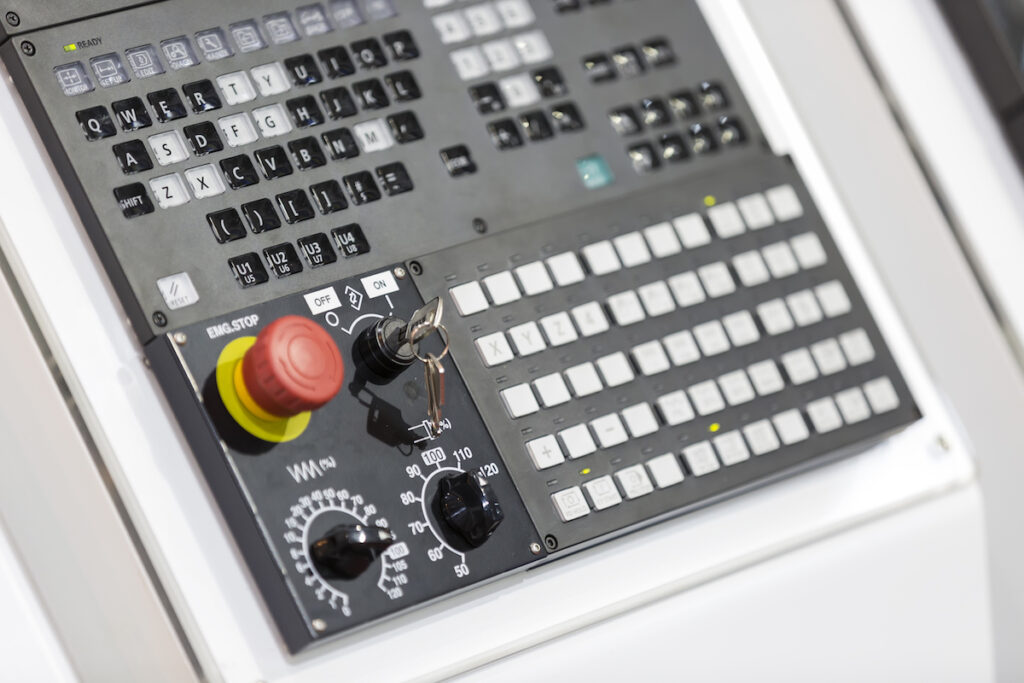

کنترلر CNC مغز متفکر دستگاه تراش است و تمامی عملیات ماشینکاری از طریق آن مدیریت میشود. این بخش معمولاً شامل یک صفحه نمایش و صفحه کلید یا پنل لمسی است که امکان وارد کردن برنامههای ماشینکاری و تنظیمات دقیق را فراهم میکند.
با استفاده از کنترلر، اپراتور میتواند مسیر حرکت محورها، سرعت چرخش اسپیندل و توالی ابزارها را بهطور دقیق برنامهریزی کند. به عبارت دیگر، تمام فرمانها و دادههای لازم برای عملکرد دستگاه از طریق این بخش ارسال میشود.
یک کنترلر کارآمد نه تنها دقت و کیفیت قطعه کار را افزایش میدهد، بلکه خطاهای انسانی را کاهش داده و بهرهوری تولید را به شکل قابل توجهی ارتقا میبخشد.
ریلها یا محورهای دستگاه تراش
ریلها و محورهای دستگاه تراش CNC مسیر حرکت اجزای متحرک مانند تارت ابزار و اسپیندل را مشخص میکنند و از دقت بالای تراشکاری پشتیبانی میکنند. این بخشها معمولاً با فرآیند سختکاری مقاوم شدهاند تا در برابر سایش و فرسودگی طولانیمدت دوام بیاورند.
محورها به دو نوع اصلی تقسیم میشوند:
- محورهای خطی (Linear): سرعت بالایی دارند، تعمیر و نگهداری آسان است، اما قدرت تراش محدودتری ارائه میدهند.
- محورهای باکس (Box Type): توان و مقاومت بیشتری دارند و برای تراشکاری قطعات سنگین مناسب هستند، اما تعمیر آنها پیچیدهتر است و سرعت حرکت کمتری دارند.
انتخاب نوع محور مناسب بر اساس وزن و جنس قطعه، سرعت و دقت مورد نیاز، نقش مهمی در بهینهسازی عملکرد دستگاه و افزایش کیفیت نهایی قطعه دارد.
پدالها (Foot Pedals)
پدالها بخشی از دستگاه تراش CNC هستند که در پایین و نزدیک اپراتور قرار دارند و کنترل هیدرولیکی یا مکانیکی برخی اجزای دستگاه را امکانپذیر میکنند. با استفاده از پدالها، اپراتور میتواند عملکرد مرغک و سه نظام را به راحتی کنترل کرده و تنظیمات لازم را بدون استفاده از دست انجام دهد.
این قابلیت باعث افزایش دقت و ایمنی عملیات تراشکاری میشود و زمان لازم برای تنظیم قطعه کار را کاهش میدهد. پدالها نقش مهمی در بهبود راحتی کار اپراتور و بهینهسازی عملکرد دستگاه دارند.
نتیجه گیری
در این مقاله با اجزای دستگاه تراش CNC و عملکرد هر یک آشنا شدیم. از هد استوک و مرغک گرفته تا سه نظام، گلویی، تارت ابزار، بستر تراش، کنترلر، ریلها و پدالها، هر بخش نقش مهمی در دقت، کیفیت و بهرهوری عملیات تراشکاری دارد.
شناخت کامل این اجزا به اپراتورها و مهندسان کمک میکند تا بهترین تنظیمات را اعمال کنند و فرآیند تولید قطعات را با دقت بالا و بدون خطا انجام دهند. علاوه بر این، با استفاده از تراشکاری CNC و مشاوره تخصصی، میتوان قطعات دقیق و با کیفیت مطابق نیاز صنعتی تولید کرد.
با توجه به اهمیت هر جزء، انتخاب درست نوع هد استوک، تارت ابزار، بستر و محورهای دستگاه، تاثیر مستقیم بر راندمان تولید و کیفیت قطعات خواهد داشت.
